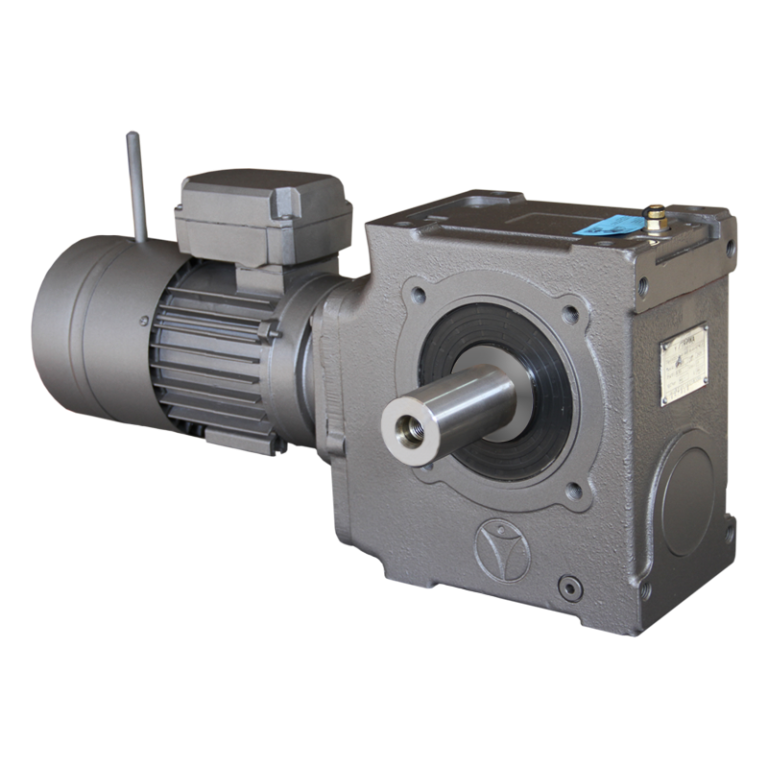

Циліндро-черв’ячні мотор-редуктори серії SG
Мотор-редуктори серії SG поєднують високу якість і помірну ціну. Абсолютна гнучкість досягається завдяки широкому вибору монтажних варіантів, конфігурацій валів і фланців. Доступні двоступеневі, триступеневі та чотириступеневі мотор-редуктори для створення адаптивних приводних систем. Циліндро-черв’ячні мотор-редуктори випускаються у 6 типорозмірах корпусу з номінальними крутними моментами від 100 Н·м до 1400 Н·м і потужністю від 0,12 кВт до 9,2 кВт.
Типи вхідних конфігурацій:
• Адаптери для двигунів за стандартом IEC
• Вхідний вал
Типи вихідних конфігурацій:
• Кріплення на фланці або на “лапах”
• Порожнистий або суцільний вихідний вал
Сумісні електродвигуни:
1. Компактні двигуни серії SMB та SMR (з гальмом і без), клас енергоефективності IE3
2. Двигуни IEC-стандарту (з гальмом і без, одно- та двошвидкісні), класи енергоефективності IE3 та IE4
3. Вибухозахищені двигуни ATEX
Опції для двигуна:
• Термозахист обмоток: біметалевий термостат і термістор
• Незалежна вентиляція (сервовентилятор)
• Інкрементальний енкодер із компліментарним виходом
• Вбудоване електромагнітне гальмо
| # | Номінальний крутний момент | Кількість ступенів | Передавальне число | Вихідні оберти при 1500 об/хв 50Hz | Потужність при 50Hz | Вихідний вал (порожнистий) | Вихідний фланець IEC |
| Нм | об/хв. | кВт | мм. | мм. | |||
| SG1 | 160 | 2-х ступінчастий | 7.67 – 245.78 | 6 – 195 | 0.12 – 1.1 | 20 / 25 | 160 / 200 |
| SG2 | 222 | 2-х ступінчастий | 10.67 – 333.56 | 4.5 – 140 | 0.12 – 1.5 | 25 / 30 | 200 / 250 |
| SG3 | 530 | 2 / 3-х ступінчастий | 8.88 – 1446.90 | 1 – 168 | 0.12 – 3.0 | 30 / 35 | 200 / 250 |
| SG4 | 740 | 2 / 3-х ступінчастий | 10.59 – 1953.93 | 0.7 – 141 | 0.12 – 4.0 | 40 / 45 | 300 |
| SG5 | 1174 | 2 / 3-х ступінчастий | 9.26 – 2760.61 | 0.50 – 161 | 0.12 – 7.5 | 40 / 45 | 300 |
| SG6 | 1413 | 2 / 3-х ступінчастий | 10.63 – 3208.28 | 0.46 – 141 | 0.12 – 9.2 | 50 | 350 |
