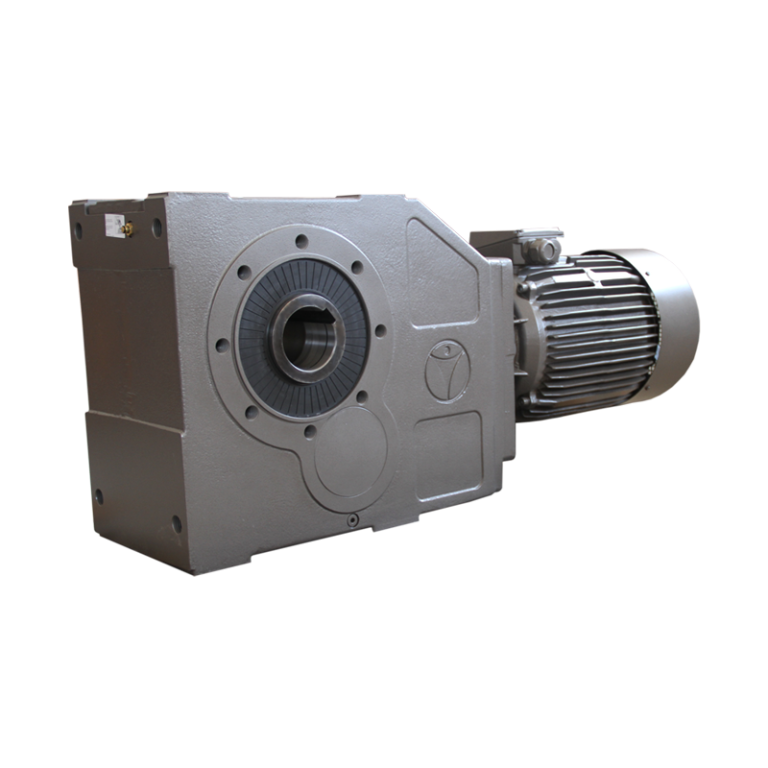

Циліндрично-конічні мотор-редуктори серії KG
Серія KG поєднує в собі високу ефективність і надійність, низькі витрати на технічне обслуговування та широкий діапазон крутного моменту. Прямокутне розташування між ВХОДОМ і ВИХОДОМ робить серію KG особливо компактною. Комбінація зубчастих передач робить цей тип мотор-редуктора найбільш ефективним і довговічним у портфоліо Stroina, розробленим для легких і середніх умов експлуатації. Циліндрично-конічні мотор-редуктори випускаються у 9 типорозмірах корпусу з номінальним крутним моментом від 95 Н·м до 13 500 Н·м і потужністю від 0,12 кВт до 55 кВт.
Типи вхідних конфігурацій:
• Адаптери для двигунів за стандартом IEC
• Суцільний вхідний вал
Типи вихідних конфігурацій:
• Кріплення на фланці або на “лапах”
• Порожнистий або суцільний вихідний вал
Сумісні електродвигуни:
1. Компактні двигуни серії SMB та SMR (з гальмом і без), клас енергоефективності IE3
2. Двигуни IEC-стандарту (з гальмом і без, одно- та двошвидкісні), класи енергоефективності IE3 та IE4
3. Вибухозахищені двигуни ATEX
Опції для двигуна:
• Термозахист обмоток: біметалевий термостат і термістор
• Незалежна вентиляція (сервовентилятор)
• Інкрементальний енкодер із компліментарним виходом
• Вбудоване електромагнітне гальмо
| # | Номінальний крутний момент | Кількість ступенів | Передавальне число | Вихідні оберти при 1500 об/хв 50Hz | Потужність при 50Hz | Вихідний вал (порожнистий) | Вихідний фланець IEC |
| Нм | об/хв. | кВт | мм. | мм. | |||
| KG 1 | 210 | 2-х ступінчастий | 7.55 – 66.23 | 22 – 198 | 0.12 – 1.1 | 20 / 25 | 160 / 200 |
| КГ 2 | 420 | 2 / 3-х ступінчастий | 7.07 – 262.64 | 5,6 – 212 | 0.12 – 4.0 | 25 / 30 | 200 / 250 |
| КГ 3 | 820 | 2 / 3-х ступінчастий | 6.73 – 488.36 | 3 – 222 | 0.12 – 9.2 | 30 / 35 | 200 / 250 |
| КГ 4 | 1550 | 2 / 3 / 4-х ступінчастий | 6.95 – 1045.13 | 1.4 – 215 | 0.12 – 15 | 40 / 45 | 300 |
| KG 5 | 2900 | 3/4/5-х ступінчастий | 7.31 – 2061.63 | 0.70 – 200 | 0.12 – 22 | 50 | 300 |
| KG 6 | 4900 | 3/4/5-х ступінчастий | 7.35 – 3587.72 | 0.4 – 200 | 0.12 – 22 | 60 | 350 |
| КГ 7 | 8200 | 3/4/5-х ступінчастий | 7.35 – 5742.17 | 0.25 – 200 | 0.12 – 22 | 70 | 400 / 450 |
| KG 8 | 13500 | 3 / 4 / 5-х ступінчастий | 7.14 – 7043.14 | 0.20 – 214 | 0.12 – 55 | 90 | 550 |
| KG 9 | 13500 | 3/4/5-х ступінчастий | 8.04 – 8517.82 | 0.16 – 187 | 0.12 – 55 | 100 | 550 |
