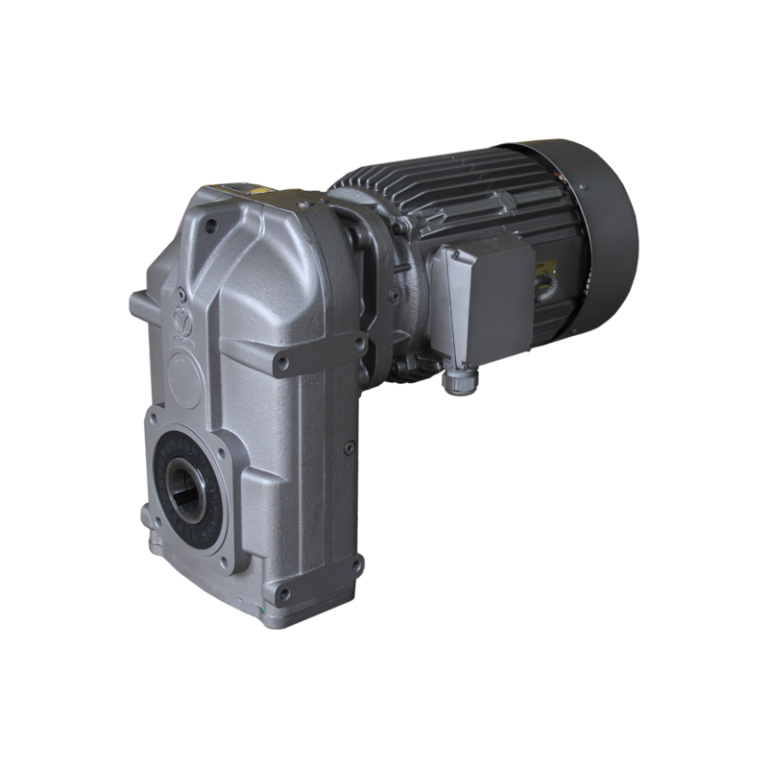

Циліндричні мотор-редуктори з паралельними валами серії FG
Мотор-редуктор серії FG забезпечує оптимальне рішення для підключення редуктора до обладнання та дозволяє зекономити габаритні розміри всієї конструкції. Циліндричні мотор-редуктори з паралельними валами виготовляються у 8 типорозмірах корпусу, з номінальними крутними моментами від 210 Н·м до 13 500 Н·м і потужністю від 0,12 кВт до 55 кВт.
Типи вхідних конфігурацій:
• Адаптери для двигунів за стандартом IEC
• Вхідний вал
Типи вихідних конфігурацій:
• Кріплення на фланці або на “лапах”
• Порожнистий або суцільний вихідний вал
Сумісні електродвигуни:
1. Компактні двигуни серії SMB та SMR (з гальмом і без), клас енергоефективності IE3
2. Двигуни IEC-стандарту (з гальмом і без, одно- та двошвидкісні), класи енергоефективності IE3 та IE4
3. Вибухозахищені двигуни ATEX
Опції для двигуна:
• Термозахист обмоток: біметалевий термостат і термістор
• Незалежна вентиляція (сервовентилятор)
• Інкрементальний енкодер із компліментарним виходом
• Вбудоване електромагнітне гальмо
| # | Номинальный крутящий момент | Количество ступеней | Передаточное число | Выходные обороты при 1500 об/мин 50Hz | Мощность при 50Hz | Выходной вал (полый) | Выходной фланец IEC |
| Нм | об/мин. | кВт | мм. | мм. | |||
| FG1 | 210 | 2-х ступенчатый | 3.64 – 94.16 | 14 – 412 | 0.12 – 1.5 | 25 / 30 | 160 / 200 |
| FG2 | 420 | 2 / 3-х ступенчатый | 5.39 – 456.76 | 3 – 278 | 0.12 – 4.0 | 30 / 35 | 200 / 250 |
| FG3 | 820 | 2 / 3-х ступенчатый | 5.50 – 715.02 | 2 – 272 | 0.12 – 9.2 | 40 / 45 | 300 |
| FG4 | 1550 | 2 / 3 / 4-х ступенчатый | 5.47 – 1946.55 | 0.7 – 274 | 0.12 – 15 | 50 | 350 |
| FG5 | 2900 | 2 / 3 / 4-х ступенчатый | 5.94 – 3551.48 | 0.40 – 252 | 0.12 – 22 | 60 | 350 |
| FG6 | 4900 | 2 / 3 / 4-х ступенчатый | 4.03 – 4391.10 | 0.33 – 372 | 0.12 – 55 | 70 | 400 / 450 |
| FG7 | 8200 | 2 / 3 / 4-х ступенчатый | 3.74 – 4176.00 | 0.35 – 400 | 0.12 – 55 | 90 | 550 |
| FG8 | 13500 | 2 / 3 / 4 / 5-х ступенчатый | 16.47 – 8517.82 | 0.16 – 90 | 0.12 – 55 | 100 | 550 |
