Вибухозахищені електродвигуни АТЕХ
Серії електродвигунів: Виконання в чавунному корпусі серії GG1Exd, GG3Exd, C.GG1Exd, C.GG3Exd
Доступна потужність: 0.25 kW – 75 kW
Тип захисту: II 2G Exdb IIC T4 Gb / II 2D Extb IIIC T135°C Db
Режим роботи: S1
Частота: 50 Гц
Номінальна напруга: 400В
Клас ізоляції: F (155С)
Ступінь захисту: IP65 (стандарт),
Вихідні оберти електродвигунів, об/хв.: 3000, 1500, 1000, 750
Клас ефективності:
– IE1 (стандартна ефективність)
– IE3 (Premium Efficiency)
Монтажне положення:
– B3 встановлення на «лапах»
– B5 встановлення на фланець (великий фланець)
– B35 лапа-фланцеве виконання (великий фланець)

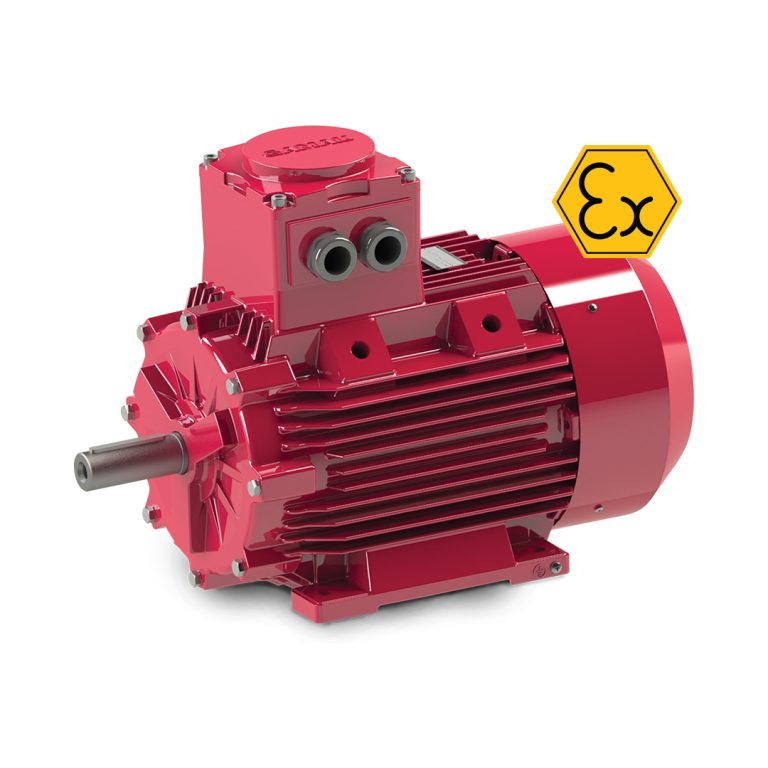

Вибухозахищені двигуни GAMAK розроблено з урахуванням проєктних критеріїв, характерних для відповідних типів, що класифікуються відповідно до стандартів IEC як 71-80-90 S-90 L-100 L-112 M-132 S-132 M-1132 M-160 M-160 L-180 M-180 L-200 L-225 MS-250 M. Це трифазний асинхронний електродвигун із короткозамкненим ротором, що має клас захисту IP65, електрично сконструйований як 2-4-6 або 8 полюсів із діапазоном потужності від 0,09 кВт до 75 кВт, який може працювати від прямого живлення.
У двигунах, спроектованих як вибухозахищені конструкції класу D, корпусні деталі виконані з чавуну.
За запитом вибухозахищені двигуни можуть бути виготовлені з класами ізоляції F або H. За умови ізоляції класу F мідь та ізоляційний лак, з яких складається статор, можуть витримувати температуру до 155 градусів згідно з відповідними стандартами, тоді як за умови ізоляції класу H ця межа опору визначається у 180 градусів. Опір ізоляції не має зв’язку з максимальною температурою поверхні.
Класи захисту вибухозахищених двигунів відповідають II 2G Exd IIC T4 Gb для газових середовищ і II 2D Extb T135 Db для пилових середовищ. Усі двигуни GAMAK Ex-proof виготовляються з елементами термісторного захисту з межею відкриття 130 градусів. Таким чином, якщо температура обмотки двигуна сягне певного рівня, термістор не допустить потрапляння електричного струму на двигун, і двигун буде захищений від перегріву. Відповідальність за підключення термістора лежить на користувачеві.
Для обмеження ризиків, які можуть виникнути через статичну електрику у виробах, товщина фарби на захисному кожусі обмежена 200 мікронами, а сировина для обертового пластикового пропелера обирається зі спеціальної сировини з поверхневим опором нижче E9 Ом.
Діапазон робочих температур двигунів серії обмежений -20/+40 градусами.
Вибухозахищені двигуни використовуються в багатьох галузях, де присутні легкозаймисті та вибухонебезпечні матеріали. Його використовують у таких промислових секторах, як шахти, газові заводи, лакофарбова промисловість, суднобудування, хімічна промисловість, фармацевтика, парфумерія, а також у середовищах із горючими та вибухонебезпечними газами, що становлять небезпеку.
