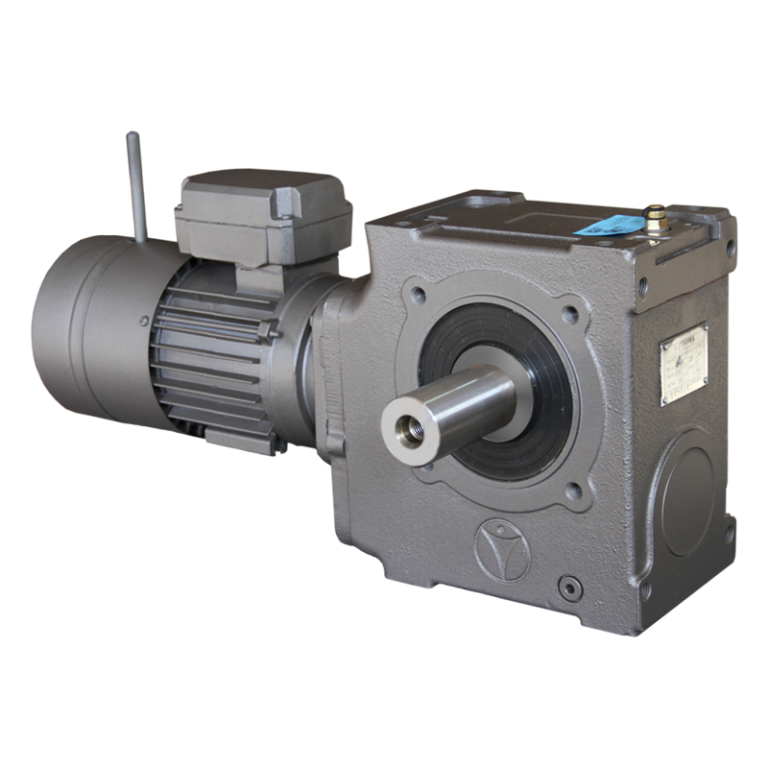

Цилиндро-червячные мотор-редукторы серии SG
Мотор-редукторы серии SG совмещают высокое качество и умеренную цену. Абсолютная упругость достигается благодаря широкому выбору монтажных вариантов, конфигураций валов и фланцев. Доступны двухступенчатые, трехступенчатые и четырехступенчатые мотор-редукторы для создания адаптивных приводных систем. Цилиндро-червячные мотор-редукторы выпускаются в 6 типоразмерах корпуса с номинальными крутящими моментами от 100 Нм до 1400 Нм и мощностью от 0,12 кВт до 9,2 кВт.
Типы входных конфигураций:
• Адаптеры для двигателей по стандарту IEC
• Входной вал
Типы исходных конфигураций:
• Крепление на фланце или на «лапах»
• Полый или сплошной выходной вал
Совместимые электродвигатели:
1. Компактные двигатели серии SMB и SMR (с тормозом и без), класс энергоэффективности IE3
2. Двигатели IEC-стандарта (с тормозом и без, одно- и двухскоростные), классы энергоэффективности IE3 и IE4
3. Взрывозащищенные двигатели ATEX
Опции для двигателя:
• Термозащита обмоток: биметаллический термостат и термистор
• Независимая вентиляция (сервовентилятор)
• Инкрементальный энкодер с комплиментарным выходом
• Встроенный электромагнитный тормоз
| # | Номинальный крутящий момент | Количество ступеней | Передаточное число | Выходные обороты при 1500 об/мин 50Hz | Мощность при 50Hz | Выходной вал (полый) | Выходной фланец IEC |
| Нм | об/мин. | кВт | мм. | мм. | |||
| SG1 | 160 | 2-х ступенчатый | 7.67 — 245.78 | 6 — 195 | 0.12 — 1.1 | 20 / 25 | 160 / 200 |
| SG2 | 222 | 2-х ступенчатый | 10.67 — 333.56 | 4.5 — 140 | 0.12 — 1.5 | 25 / 30 | 200 / 250 |
| SG3 | 530 | 2 / 3-х ступенчатый | 8.88 — 1446.90 | 1 — 168 | 0.12 — 3.0 | 30 / 35 | 200 / 250 |
| SG4 | 740 | 2 / 3-х ступенчатый | 10.59 — 1953.93 | 0.7 — 141 | 0.12 — 4.0 | 40 / 45 | 300 |
| SG5 | 1174 | 2 / 3-х ступенчатый | 9.26 — 2760.61 | 0.50 — 161 | 0.12 — 7.5 | 40 / 45 | 300 |
| SG6 | 1413 | 2 / 3-х ступенчатый | 10.63 — 3208.28 | 0.46 — 141 | 0.12 — 9.2 | 50 | 350 |
