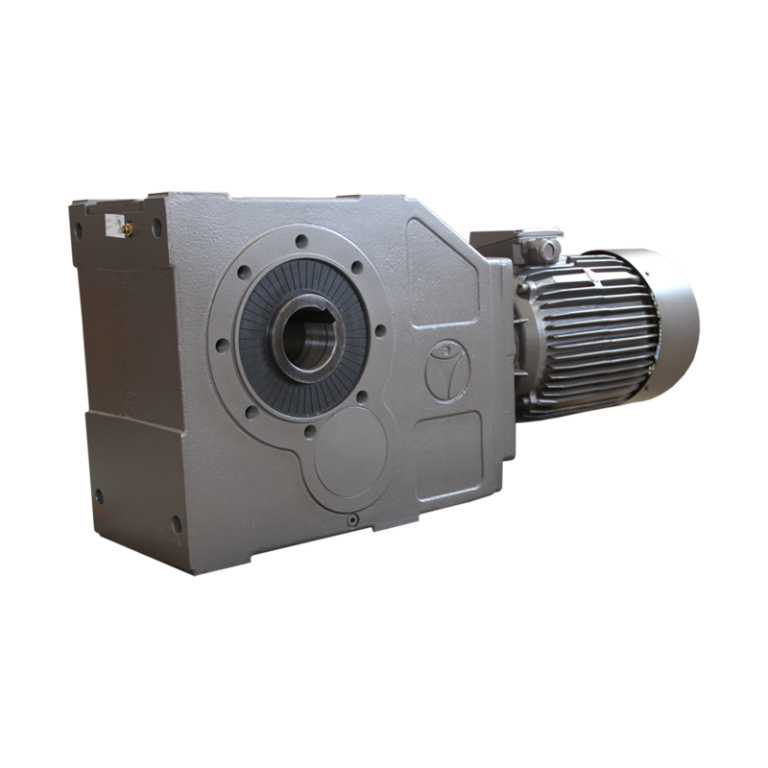

Цилиндрически-конические мотор-редукторы серии KG
Серия KG объединяет высокую эффективность и надежность, низкие затраты на техническое обслуживание и широкий диапазон крутящего момента. Прямоугольное расположение между ВХОДОМ и ВЫХОДОМ делает серию KG особенно компактной. Комбинация зубчатых передач делает этот тип мотор-редуктора наиболее эффективным и долговечным в портфолио Stroina, разработанным для легких и средних условий эксплуатации. Цилиндрически-конические мотор-редукторы выпускаются в 9 типоразмерах корпуса с номинальным крутящим моментом от 95 Нм до 13 500 Нм и мощностью от 0,12 кВт до 55 кВт.
Типы входных конфигураций:
• Адаптеры для двигателей по стандарту IEC
• Сплошной входной вал
Типы исходных конфигураций:
• Крепление на фланце или на «лапах»
• Полый или сплошной выходной вал
Совместимые электродвигатели:
1. Компактные двигатели серии SMB и SMR (с тормозом и без), класс энергоэффективности IE3
2. Двигатели IEC-стандарта (с тормозом и без, одно- и двухскоростные), классы энергоэффективности IE3 и IE4
3. Взрывозащищенные двигатели ATEX
Опции для двигателя:
• Термозащита обмоток: биметаллический термостат и термистор
• Независимая вентиляция (сервовентилятор)
• Инкрементальный энкодер с комплиментарным выходом
• Встроенный электромагнитный тормоз
| # | Номинальный крутящий момент | Количество ступеней | Передаточное число | Выходные обороты при 1500 об/мин 50Hz | Мощность при 50Hz | Выходной вал (полый) | Выходной фланец IEC |
| Нм | об/мин. | кВт | мм. | мм. | |||
| KG 1 | 210 | 2-х ступенчатый | 7.55 — 66.23 | 22 — 198 | 0.12 — 1.1 | 20 / 25 | 160 / 200 |
| KG 2 | 420 | 2 / 3-х ступенчатый | 7.07 — 262.64 | 5,6 — 212 | 0.12 — 4.0 | 25 / 30 | 200 / 250 |
| KG 3 | 820 | 2 / 3-х ступенчатый | 6.73 — 488.36 | 3 — 222 | 0.12 — 9.2 | 30 / 35 | 200 / 250 |
| KG 4 | 1550 | 2 / 3 / 4-х ступенчатый | 6.95 — 1045.13 | 1.4 — 215 | 0.12 — 15 | 40 / 45 | 300 |
| KG 5 | 2900 | 3 / 4 / 5-х ступенчатый | 7.31 — 2061.63 | 0.70 — 200 | 0.12 — 22 | 50 | 300 |
| KG 6 | 4900 | 3 / 4 / 5-х ступенчатый | 7.35 — 3587.72 | 0.4 — 200 | 0.12 — 22 | 60 | 350 |
| KG 7 | 8200 | 3 / 4 / 5-х ступенчатый | 7.35 — 5742.17 | 0.25 — 200 | 0.12 — 22 | 70 | 400 / 450 |
| KG 8 | 13500 | 3 / 4 / 5-х ступенчатый | 7.14 — 7043.14 | 0.20 — 214 | 0.12 — 55 | 90 | 550 |
| KG 9 | 13500 | 3 / 4 / 5-х ступенчатый | 8.04 — 8517.82 | 0.16 — 187 | 0.12 — 55 | 100 | 550 |
