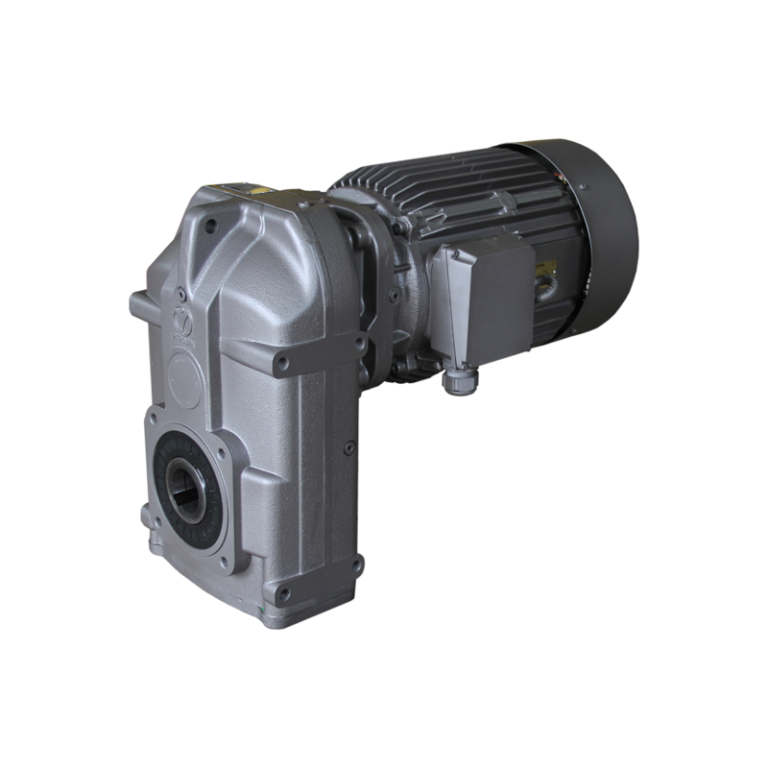

Цилиндрические мотор-редукторы с параллельными валами серии FG
Мотор-редуктор серии FG обеспечивает оптимальное решение для подключения редуктора к оборудованию и позволяет сэкономить габаритные размеры всей конструкции. Цилиндрические мотор-редукторы с параллельными валами изготавливаются в 8 типоразмерах корпуса, с номинальными крутящими моментами от 210 Н-м до 13 500 Н-м и мощностью от 0,12 кВт до 55 кВт.
Типы входных конфигураций:
• Адаптеры для двигателей по стандарту IEC
• Входной вал
Типы исходных конфигураций:
• Крепление на фланце или на «лапах»
• Полый или сплошной выходной вал
Совместимые электродвигатели:
1. Компактные двигатели серии SMB и SMR (с тормозом и без), класс энергоэффективности IE3
2. Двигатели IEC-стандарта (с тормозом и без, одно- и двухскоростные), классы энергоэффективности IE3 и IE4
3. Взрывозащищенные двигатели ATEX
Опции для двигателя:
• Термозащита обмоток: биметаллический термостат и термистор
• Независимая вентиляция (сервовентилятор)
• Инкрементальный энкодер с комплиментарным выходом
• Встроенный электромагнитный тормоз
| # | Номинальный крутящий момент | Количество ступеней | Передаточное число | Выходные обороты при 1500 об/мин 50Hz | Мощность при 50Hz | Выходной вал (полый) | Выходной фланец IEC |
| Нм | об/мин. | кВт | мм. | мм. | |||
| FG1 | 210 | 2-х ступенчатый | 3.64 — 94.16 | 14 — 412 | 0.12 — 1.5 | 25 / 30 | 160 / 200 |
| FG2 | 420 | 2 / 3-х ступенчатый | 5.39 — 456.76 | 3 — 278 | 0.12 — 4.0 | 30 / 35 | 200 / 250 |
| FG3 | 820 | 2 / 3-х ступенчатый | 5.50 — 715.02 | 2 — 272 | 0.12 — 9.2 | 40 / 45 | 300 |
| FG4 | 1550 | 2 / 3 / 4-х ступенчатый | 5.47 — 1946.55 | 0.7 — 274 | 0.12 — 15 | 50 | 350 |
| FG5 | 2900 | 2 / 3 / 4-х ступенчатый | 5.94 — 3551.48 | 0.40 — 252 | 0.12 — 22 | 60 | 350 |
| FG6 | 4900 | 2 / 3 / 4-х ступенчатый | 4.03 — 4391.10 | 0.33 — 372 | 0.12 — 55 | 70 | 400 / 450 |
| FG7 | 8200 | 2 / 3 / 4-х ступенчатый | 3.74 — 4176.00 | 0.35 — 400 | 0.12 — 55 | 90 | 550 |
| FG8 | 13500 | 2 / 3 / 4 / 5-х ступенчатый | 16.47 — 8517.82 | 0.16 — 90 | 0.12 — 55 | 100 | 550 |
